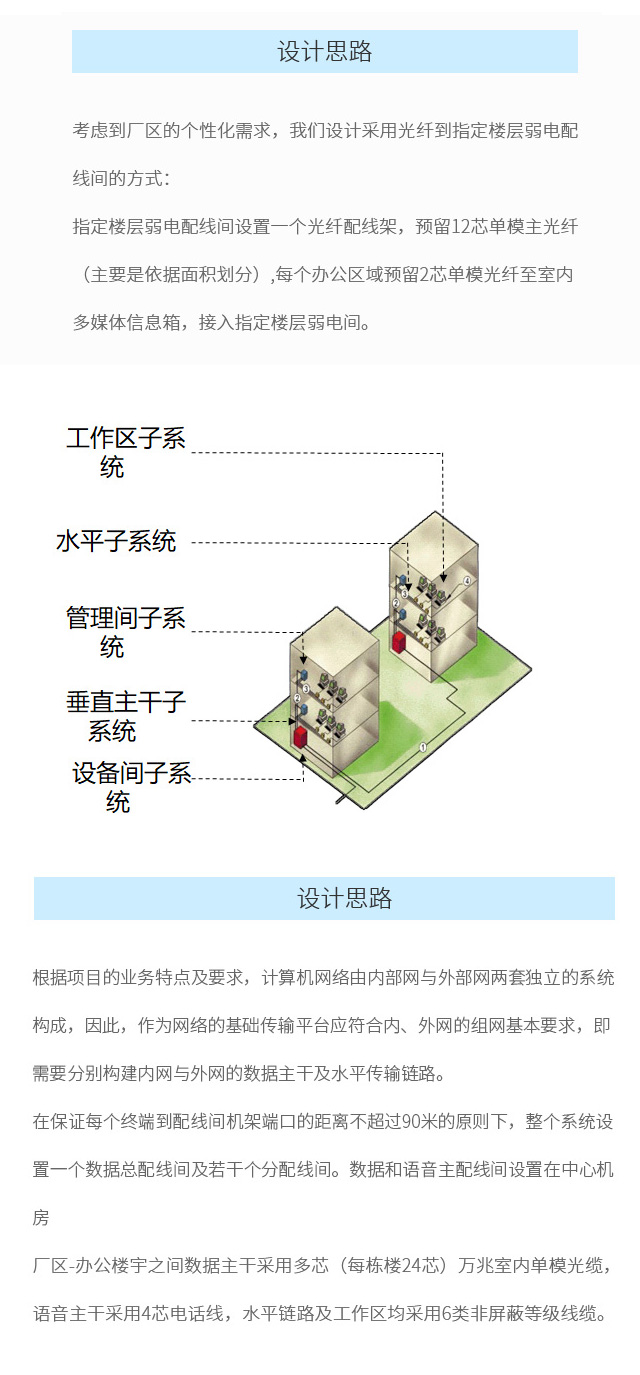

01. 工作区子系统

工作区子系统由线缆、跳线和适配器组成，以将电话、计算机、烟感器、门铃、读卡机等连接至信息插座上，信息插座由符合国际ISDN标准的8芯模块化插头组成，它可以接受从建筑自动系统的弱电信号需求到高速数据网和数字话音的复杂传送的一切信息。RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。

02. 水平子系统

连接工作区和干线电路的分布系统的这一部分为水平子系统，一般使用4对/24AWG的铜线，目的在于避免多种线缆类型，以免造成灵活性的降低和管理上的困难。

03. 干线子系统

它提供建筑中重要的铜线或光纤线路，一般它做为语音或数据主干线路，提供位于不同楼层的设备间和布线机柜间的多条连接路径，它也可连接单层楼的大面积地方，这一硬件能传送高速数据信号。干线子系统主要用于连接各层配线室，并连接主配线室。直至传送到最终设备接口,它必须能满足当前的需要,同时又能适应以后的发展趋势.

04. 管理子系统

管理间是水平子系统和垂直子系统的交汇处，它管理水平子系统和垂直子系统，管理间可位于大楼的每一层或以多层共用一个配线间的方式分布，用于将连接至工作区的水平线缆与自主配线间引出的垂直线缆相连接，本案大楼是每层一个分配线间。配线间的位置可选在弱电竖井内或距弱电竖井旁附近的房间内。配线间用于安装配线架和安装计算机网络通讯设备。

05. 设备间子系统

设备间是结构化布线的核心，它管理垂直线缆和建筑群的进线。设备间子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否适当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。应尽量保持室内无尘土、通风良好、室内照明不低于150Lx，载重量不小于100磅每平米。应符合有关消防规范、配置有关消防系统。室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。每个电源插座的容量不小于300W，等等。

06. 建筑群子系统

它将一座建筑物中的电缆延伸到另外一些建筑物中的通信设备和装置上。包括铜缆、光缆和防止电缆的浪涌电压进入建筑物的电气保。
